ما هو D-4 في صمام الأمان؟

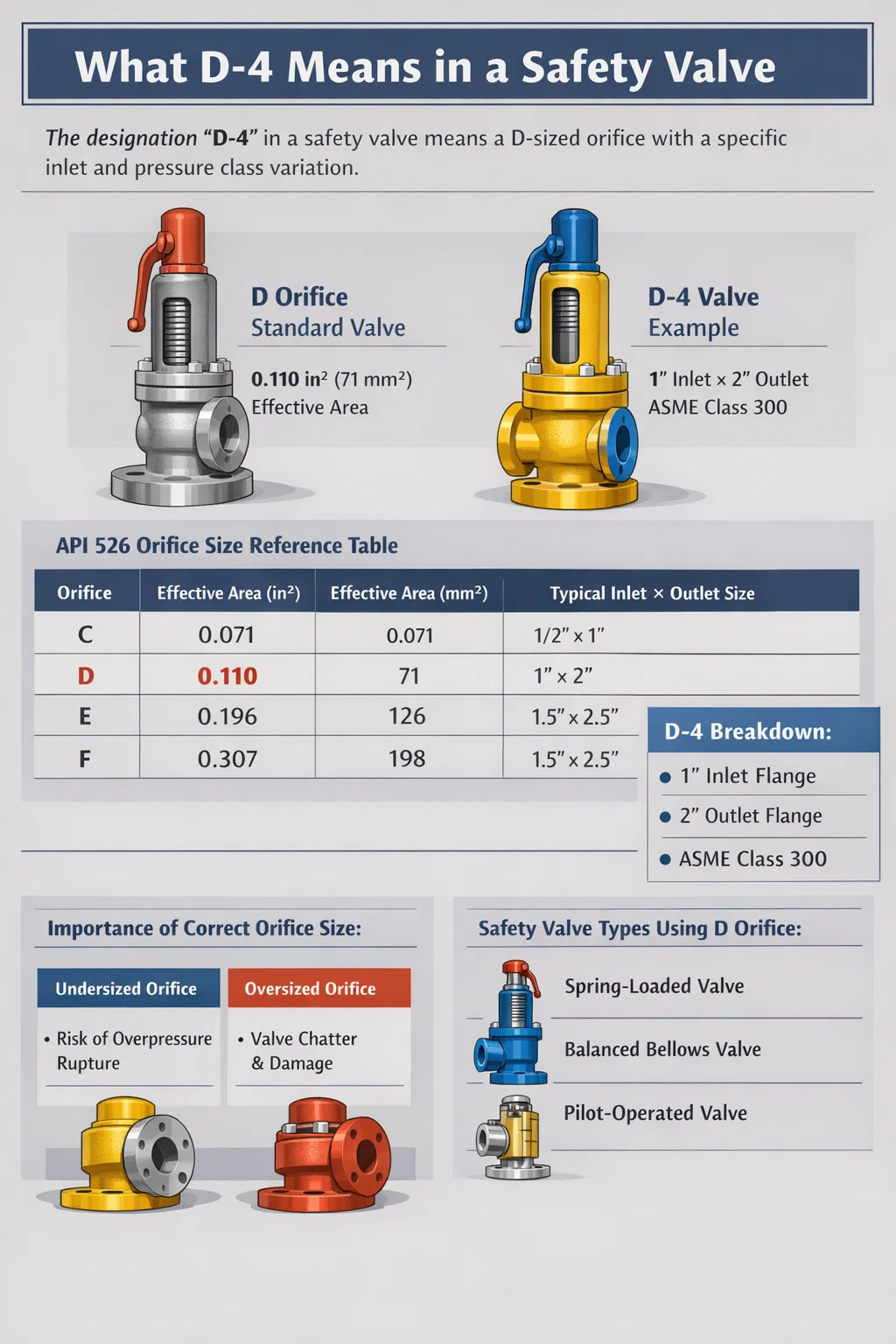

What D-4 Means in a صمام الأمان - الجواب المباشر

في سياق صمام الأمان، يشير D-4 إلى تسمية فتحة محددة تحددها معايير ASME (الجمعية الأمريكية للمهندسين الميكانيكيين). ، لا سيما بموجب القسم الأول والقسم الثامن من ASME، وتم اعتماده أيضًا بواسطة معيار API 526. يحدد الحرف "D" فئة حجم الفتحة، في حين أن اللاحقة "-4" - المستخدمة في بعض اصطلاحات التسمية الخاصة بالشركة المصنعة أو API - يمكن أن تشير إلى اختلاف أو نوع فرعي ضمن فئة الفتحة تلك، مما يعكس أحيانًا قطر تجويف المقعد، أو اقتران حجم المدخل، أو متغير نموذج خاص بالشركة المصنعة ضمن نطاق الفتحة D.

تحتوي الفتحة D القياسية في API 526 على مساحة التدفق الفعالة 0.110 بوصة مربعة (71 مم²) . وتقع بين فتحة C الأصغر (0.071 بوصة²) وفتحة E الأكبر (0.196 بوصة²)، مما يجعلها واحدة من أكثر أحجام الفتحات المحددة شيوعًا لتطبيقات التدفق المتوسط ​​في الصناعات البتروكيماوية والمعالجة. عندما تضيف الشركة المصنعة "-4" إلى هذا التصنيف، فإنها تشير عادةً إلى حجم شفة مدخل محدد أو متغير فئة الضغط - على سبيل المثال، جسم فتحة D مع مدخل 1 بوصة ومخرج 2 بوصة (تكوين 1 × 2) مُصنف لفئة ضغط محددة ASME.

يعد فهم هذا التعيين أمرًا بالغ الأهمية عند اختيار أو شراء أو استبدال صمام تخفيف الضغط (PRV) أو صمام تخفيف الأمان (SRV)، لأن حجم الفتحة غير الصحيح يؤثر بشكل مباشر على قدرة الصمام على تخفيف الضغط بسرعة كافية لحماية المعدات من أحداث الضغط الزائد.

شرح نظام تعيين فتحة ASME وAPI

لفهم ما يعنيه D-4 بشكل كامل، تحتاج إلى فهم كيفية عمل تسميات الفتحات عبر صناعة صمامات الأمان. يقوم إطار التقييس ASME وAPI بتعيين حروف أبجدية لمناطق تدفق الفتحة الموحدة. تمتد هذه الأحرف من D إلى T (مع تخطي بعض الأحرف)، ويمثل كل منها مساحة تدفق فعالة أكبر تدريجيًا.

معيار API 526 - الذي يحمل عنوان "صمامات تخفيف الضغط الفولاذية ذات الحواف" - هو المستند الأساسي الذي يحكم حجم الفتحات وتكوينات الصمامات لصمامات الأمان ذات الحواف المستخدمة في مصافي البترول والصناعات ذات الصلة. يحدد المعيار منطقة الفتحة وأحجام الجسم ومعدلات الضغط ومتطلبات المواد. تقوم كل الشركات المصنعة الرئيسية لصمامات الأمان - بما في ذلك Emerson (Fisher, Crosby)، وCurtiss-Wright (Farris)، وليسر، وسبيراكس ساركو، وNeles - بتصميم خطوط إنتاجها حول تسميات فتحات API 526 لضمان قابلية التبادل.

Standard API 526 Orifice Sizes Reference Table

اللاحقة الرقمية (مثل "-4") التي تتبع أحيانًا حرف الفتحة في كتالوجات الشركة المصنعة لا تنشأ من API 526 نفسها. وبدلاً من ذلك، فهو يعكس الترميز الخاص بالشركة المصنعة لفئة الضغط، أو تصنيف شفة المدخل/المخرج، أو جيل الطراز. For example, some manufacturers use a suffix to indicate that the valve body is rated to ASME Class 300 flanges rather than Class 150 — a distinction that matters enormously at higher operating pressures. ويستخدمه آخرون للتمييز بين صمام الأمان التقليدي والمنفاخ المتوازن أو الإصدار التجريبي ضمن نفس عائلة الفتحات.

كيف يؤثر حجم الفتحة بشكل مباشر على أداء صمام الأمان

الفتحة هي العنصر الوحيد الأكثر تحديدًا للأداء داخل صمام الأمان. إنها أضيق نقطة يجب أن يمر من خلالها سائل التخفيف، وتحدد مساحتها الحد الأقصى لمعدل التدفق الذي يمكن للصمام تفريغه عند فرق ضغط معين. إن اختيار الفتحة الخاطئة - سواء كانت صغيرة جدًا أو كبيرة بشكل غير ضروري - يؤدي إلى عواقب خطيرة تتعلق بالتشغيل والسلامة.

فتحة صغيرة الحجم: خطر الضغط الزائد

إذا كانت الفتحة صغيرة جدًا بالنسبة لقدرة التنفيس المطلوبة، فلن يتمكن صمام الأمان من تفريغ السائل بسرعة كافية عند حدوث حدث ضغط زائد. سيستمر ضغط النظام في الارتفاع إلى ما هو أبعد من حد التراكم المسموح به. بموجب القسم الثامن من ASME، فإن الحد الأقصى المسموح به للتراكم لصمام تخفيف الضغط الفردي الذي يحمي وعاء الضغط هو 10% أعلى من الحد الأقصى المسموح به لضغط العمل (MAWP) للحالات غير الحريق، و21% لحالات الحريق. إذا لم تتمكن فتحة الصمام من التعامل مع التدفق المطلوب ضمن نطاق التراكم هذا، فإن الوعاء يكون معرضًا لخطر التمزق، والذي يمكن أن يكون كارثيًا - حيث يؤدي إلى إطلاق سوائل سامة أو قابلة للاشتعال أو عالية الضغط في البيئة.

الفوهة المتضخم: الثرثرة وعدم الاستقرار

تؤدي الفتحة الأكبر بكثير من المطلوب إلى مشكلة مختلفة ولكنها بنفس القدر من الخطورة: الثرثرة. عندما يكون ضغط التشغيل قريبًا من الضغط المحدد ولكن التدفق المطلوب أقل بكثير من السعة المقدرة للصمام، يفتح الصمام لفترة وجيزة، ويطلق دفعة صغيرة من السائل، ويفقد رفع القرص، وينغلق، ويفتح على الفور مرة أخرى. يؤدي هذا الطرق السريع - الذي يحدث أحيانًا عشرات المرات في الدقيقة - إلى تآكل مقعد الصمام والقرص بسرعة. يمكن تدمير صمام الأمان المرتعش خلال ساعات، وسوف يتسرب بشكل مستمر بمجرد تلف أسطح الجلوس. يكون حجم الفتحة D مناسبًا بشكل خاص عندما تقع قدرة التنفيس المطلوبة المحسوبة ضمن نطاقها - وليس فقط لأنه حجم شائع.

صيغة سعة التدفق لصمامات الأمان

For gas and vapor service, the required orifice area is calculated using the following ASME/API formula:

• أ = ث / (ج × ك × P₁ × √(M / T × Z))
• حيث A = منطقة التفريغ الفعالة المطلوبة (بوصة²)
• W = قدرة التخفيف المطلوبة (رطل/ساعة)
• C = ثابت الغاز على أساس نسبة درجات الحرارة النوعية
• K = معامل التفريغ (عادة 0.975 للصمامات المعتمدة)
• P₁ = تخفيف الضغط في psia (ضبط الضغط × 1.1 · 14.7 لتراكم 10%)
• M = الوزن الجزيئي للغاز، T = درجة الحرارة المطلقة (°R)، Z = عامل الانضغاط

بمجرد حساب المساحة المطلوبة، يختار المهندس حجم فتحة API القياسي التالي الذي يساوي أو أكبر من المساحة المحسوبة. إذا أسفر الحساب عن مساحة مطلوبة تبلغ 0.095 بوصة²، فستكون الفتحة D (0.110 بوصة²) هي الاختيار الصحيح. إذا كانت النتيجة الحسابية 0.115 بوصة²، فإن الفتحة D غير كافية ويجب تحديد الفتحة E (0.196 بوصة²).

أنواع صمامات الأمان التي تستخدم الفتحة D

تنطبق تسمية الفتحة D على أنواع متعددة من صمامات الأمان، كل منها مصمم لظروف خدمة مختلفة. إن فهم نوع الصمام المناسب لتطبيقك لا يقل أهمية عن اختيار حجم الفتحة الصحيح.

صمامات الأمان التقليدية المحملة بنابض

The most widely used design, these valves rely on a spring to hold the disk against the seat until system pressure forces the disk open. عادةً ما يتم تحديد صمام الأمان التقليدي ذي الفتحة D لخدمة البخار في الغلايات وأنظمة الهواء المضغوط ومعدات معالجة الغاز ذات الضغط الخلفي المستقر نسبيًا (أقل من 10% من الضغط المحدد). تتم معايرة قوة الزنبرك وفقًا للضغط المحدد؛ بمجرد وصول ضغط المدخل إلى النقطة المحددة، يرتفع القرص ويتدفق السائل عبر فتحة الفتحة D. تعد سلسلة Emerson Crosby Series 900 وسلسلة Farris 2600 من الأمثلة المشهورة التي تم تصنيعها بتكوينات الفتحة D.

Balanced Bellows Safety Valves

تشتمل هذه الصمامات على مجموعة منفاخ تعزل الزنبرك عن جانب المخرج، مما يجعل الضغط المحدد مستقلاً عن الضغط الخلفي. يكون صمام المنفاخ المتوازن ذي الفتحة D مناسبًا عندما يتجاوز الضغط الخلفي المتراكب أو المدمج 10% من الضغط المحدد - على سبيل المثال، في رؤوس التوهج حيث يتم تفريغ صمامات متعددة في رأس مشترك. بدون المنفاخ، قد يتسبب الضغط الخلفي المتغير في انحراف نقطة الضبط، مما قد يمنع الصمام من الفتح عند الضغط الصحيح أو يتسبب في فتحه قبل الأوان.

صمامات تخفيف الضغط التي تعمل بالطيار

تستخدم الصمامات التي يتم تشغيلها بشكل دليلي صمامًا تجريبيًا صغيرًا لاستشعار ضغط النظام والتحكم في صمام رئيسي أكبر. يمكنهم العمل بما يصل إلى 98% of set pressure بدون تسرب - مقارنة بحوالي 90-92% للصمامات المحملة بنابض - مما يجعلها مثالية للأنظمة التي تعمل بالقرب من حدود التصميم الخاصة بها. يعد حجم الفتحة D أقل شيوعًا في الصمامات التي يتم تشغيلها بشكل تجريبي نظرًا لأن هذه التصميمات مفضلة عمومًا لتطبيقات التدفق الأكبر، ولكنها متاحة للتطبيقات التي تتطلب إغلاقًا محكمًا مقترنًا بتحكم دقيق في الضغط في تيارات التدفق الأصغر.

تطبيقات صمام الأمان D Orifice في الصناعة

تعد الفتحة D واحدة من أصغر فتحات صمامات الأمان ذات الحواف في معيار API 526، مما يضعها في مجالات تطبيقية محددة حيث تكون متطلبات التدفق معتدلة ولكن الموثوقية والامتثال للتعليمات البرمجية غير قابلين للتفاوض.

• براميل البخار الغلاية: الغلايات الصغيرة الحجم التي تنتج البخار عند ضغوط تتراوح بين 15 و250 رطل لكل بوصة مربعة تستخدم في كثير من الأحيان صمامات الأمان ذات الفتحة D. عند هذه الضغوط وقدرات الغلاية النموذجية التي تبلغ 2000-10000 رطل/ساعة من البخار، توفر الفتحة D قدرة تخفيف كافية دون الإفراط في المواصفات.
• المبادلات الحرارية: غالبًا ما تتطلب المبادلات الحرارية ذات الغلاف والأنبوب في المصانع الكيميائية حماية من الحرارة. تعتبر الفتحة D مناسبة تمامًا لسيناريوهات تخفيف الحرارة السائلة حيث يكون التدفق المطلوب صغيرًا ولكن الصمام ذو الحواف المعتمد ضروري للامتثال للكود بموجب القسم الثامن من ASME.
• أنظمة الهواء المضغوط: عادةً ما تحدد أجهزة استقبال ضاغط الهواء ورؤوس التوزيع في المنشآت الصناعية ذات ضغوط التشغيل من 100 إلى 300 رطل لكل بوصة مربعة صمامات الأمان ذات الفتحة D نظرًا لمتطلبات التدفق المعتدل بالنسبة لحجم الوعاء.
• Gas processing equipment: قد تتطلب أجهزة الفصل، وأجهزة غسل الغاز، وبراميل الفلاش في عمليات النفط والغاز الأولية صمامات تخفيف الضغط ذات الفتحة D عندما تقع معدلات تدفق الغاز في ظروف التنفيس ضمن نطاق سعة 0.110 بوصة².
• أوعية تصنيع الأدوية والأغذية: غالبًا ما تعمل المفاعلات الصغيرة وأوعية التخزين في هذه الصناعات وفقًا لمتطلبات النظافة الصارمة جنبًا إلى جنب مع حدود الضغط المعتدل، مما يجعل الفتحة D اختيارًا مناسبًا لصمام الأمان ذو الحواف.

تفسيرات خاصة بالشركة المصنعة لـ D-4 في صمامات الأمان

بينما يقوم API 526 بتوحيد حرف الفتحة، فإن اللاحقة الرقمية تختلف حسب الشركة المصنعة. فيما يلي كيفية استخدام العديد من الشركات المصنعة لصمامات الأمان الكبرى للاحقة رقمية بجانب تسمية الفتحة D:

كروسبي (إيمرسون)

تستخدم سلسلة JOS-E وJBS-E من Crosby حرف فتحة API في سلسلة رقم الطراز. يحدد الصمام الذي تم طلبه كتكوين "1-D-2" مدخلًا مقاس 1 بوصة، وفتحة على شكل حرف D، ومخرجًا مقاس 2 بوصة. لا يستخدم كروسبي لاحقة رقمية بعد حرف الفتحة بنفس طريقة D-4؛ وبدلاً من ذلك، تشير العناصر الرقمية إلى أحجام وصلات الجسم ضمن بنية أرقام الطراز الخاصة بها.

هندسة فارس (كيرتس رايت)

يستخدم فارس رقمًا مسلسلًا (مثل 2600، 2700) مع تسمية الفتحة. تتضمن رموز الطلب الخاصة بهم حرف الفتحة بشكل منفصل عن سلسلة لاحقة، لكن بعض الوثائق تشير إلى رموز مجمعة حيث يشير الرقم الذي يلي حرف الفتحة إلى علبة الزنبرك أو مجموعة ضبط نطاق الضغط. في هذا السياق، يمكن أن يشير "D4" إلى صمام فتحة D تم تكوينه لمجموعة زنبركية محددة رقم 4.

Leser

تستخدم شركة Leser، وهي شركة تصنيع ألمانية تتمتع بحضور عالمي قوي، حروف فتحة API في سلسلة الصمامات ذات الحواف (النوع 441، 459، 526) ولكنها تقوم ببناء رموز النموذج الكاملة الخاصة بها بشكل مختلف. عادةً ما يتوافق رقم اللاحقة في نظامهم مع مجموعة مواد الجسم أو فئة الضغط - الفئة 150 مقابل الشفاه من الفئة 300، على سبيل المثال. يتطلب تدوين "D-4" من وثائق Leser إسنادًا ترافقيًا إلى كتالوج المنتج المحدد الخاص بهم لتأكيد ما إذا كان "-4" يشير إلى مجموعة مواد أو فئة ضغط أو تكوين خدمة.

Spirax Sarco

تركز Spirax Sarco بشكل كبير على تطبيقات البخار والمكثفات. تستخدم صمامات الأمان ذات الحواف الخاصة بخدمة البخار تسميات فتحات API في خطوط إنتاج معينة، مع معدلات رقمية تشير إلى تقييمات الضغط أو تكوينات القطع. عند مراجعة أي وثائق Spirax Sarco بمرجع D-4، يشير الرقم "-4" على الأرجح إلى شريحة نطاق ضغط محددة داخل حجم جسم الفتحة D.

الفكرة الأساسية هي: قم دائمًا بمراجعة ورقة بيانات الشركة المصنعة المحددة أو دليل الطلب عندما تواجه تصنيفًا مثل D-4. يقوم خطاب API بتوحيد منطقة التدفق. اللاحقة الرقمية مملوكة وتختلف باختلاف الشركات المصنعة. يمكن أن يؤدي طلب صمام أمان يعتمد فقط على رمز دون التحقق من المعنى الخاص بالشركة المصنعة إلى تلقي صمام بفئة ضغط غير صحيحة، أو مادة تشذيب، أو تكوين لتطبيقك.

تغيير حجم صمام الأمان: عملية خطوة بخطوة لاختيار الفتحة D

إن تحديد الحجم المناسب لصمام الأمان هو عملية هندسية رسمية تحكمها رموز ASME وAPI. وهو يتضمن عدة خطوات متسلسلة، ويعد التسرع فيها أو تخطي خطوات التحقق سببًا شائعًا للمشاكل الميدانية.

1. تحديد سيناريو التخفيف: حدد سيناريو الضغط الزائد الذي يحكم - منفذ مسدود، أو حالة حريق، أو فشل المرافق، أو فشل صمام التحكم، أو التمدد الحراري، أو سبب آخر. ينتج كل سيناريو معدل تخفيف مطلوبًا مختلفًا.
2. حساب قدرة التنفيس المطلوبة: استنادًا إلى السيناريو الحاكم، احسب معدل التدفق الكتلي أو معدل التدفق الحجمي للسائل الذي يجب تخفيفه. بالنسبة لسيناريو المخرج المسدود في نظام الغاز، يكون هذا عادةً هو الحد الأقصى لمعدل تدفق المدخل. بالنسبة لحالة الحريق على وعاء مملوء بالسائل، يتبع الحساب صيغ الإدخال الحراري API 521 بناءً على مساحة السطح المبللة.
3. تحديد شروط التخفيف: تحديد تكوين السائل، ودرجة الحرارة في ظروف التخفيف، وضغط المدخل (ضبط الضغط بالإضافة إلى التراكم المطبق)، والضغط الخلفي على المخرج. تغذي هذه المعلمات مباشرة في حساب مساحة الفتحة.
4. حساب مساحة الفتحة المطلوبة: قم بتطبيق صيغة API/ASME المناسبة (تختلف معادلات خدمة الغاز أو البخار أو السائل). ويمنحك هذا الحد الأدنى المطلوب من مساحة التدفق الفعالة بالبوصة المربعة أو بالمليمتر المربع.
5. حدد الفتحة القياسية الأكبر التالية: قارن المساحة المطلوبة المحسوبة بجدول فتحة API 526 وحدد الحجم التالي المتاح الذي يتجاوز المتطلبات. إذا كانت المساحة المحسوبة 0.095 بوصة²، فسيتم تحديد الفتحة D (0.110 بوصة²). إذا كانت 0.112 بوصة²، فانتقل إلى الفتحة E (0.196 بوصة²).
6. التحقق من توافق الضغط الخلفي: تأكد من أن نوع الصمام المحدد (تقليدي، أو منفاخ متوازن، أو تشغيل تجريبي) مناسب لمستوى الضغط الخلفي المتوقع.
7. تحديد التكوين الكامل للصمام: تحديد تقييمات شفة المدخل والمخرج (ASME Class 150، 300، 600، وما إلى ذلك)، ومواد الجسم والزخرفة (الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والسبائك)، ونمط الغطاء (مفتوح أو مغلق)، وأي متطلبات خاصة مثل المقاعد الناعمة أو كمامات الاختبار.

الأخطاء الشائعة عند تحديد صمام أمان ذو فتحة D

حتى المهندسين ذوي الخبرة يرتكبون أخطاء أثناء مواصفات صمام الأمان. تظهر الأخطاء التالية بشكل متكرر عبر عمليات التفتيش الصناعية ومراجعات ما بعد الحادث التي تتضمن الفتحة D وصمامات أمان الفتحة القياسية الأخرى.

• استخدام السعة المقدرة بدلاً من السعة المطلوبة: تسرد أوراق بيانات صمام الأمان التدفق الفعلي المقدر عبر الصمام في الظروف المحددة. يقوم المهندسون أحيانًا بمطابقة هذا الرقم مع تدفق التشغيل الطبيعي للنظام بدلاً من تدفق التخفيف المطلوب في ظروف الضغط الزائد. إن سيناريو التخفيف - وليس ظروف التشغيل العادية - هو الذي يحرك السعة المطلوبة.
• إهمال الضغط العكسي: إن تركيب صمام أمان بفتحة D تقليدي محمل بنابض على رأس حيث يتراوح الضغط الخلفي بين 15% و40% من الضغط المحدد سيؤدي إلى انحراف كبير في الضغط المحدد. يجب استخدام منفاخ متوازن أو صمامات تعمل بالدليل في تطبيقات الضغط الخلفي العالي.
• منطقة فتحة مربكة مع قطر التجويف: تشير التسمية "D" إلى منطقة التفريغ الفعالة، والتي تمثل معامل التفريغ (Kd). قطر الفتحة الفعلية أكبر من المساحة المكافئة المحسوبة من المنطقة الفعالة. لا تستبدل قياسات التجويف المادي بالمنطقة الفعالة في حسابات الحجم.
• الاستبدال بمصنع آخر دون التحقق من التكافؤ: صمام الفتحة D من الشركة المصنعة A وصمام الفتحة D من الشركة المصنعة B لهما نفس مساحة التدفق الفعالة (0.110 بوصة²)، لكن أبعادهما المادية ونطاقات الزنبرك وخيارات المواد ولاحقات النموذج الرقمي قد تختلف. تحقق دائمًا من الشركة المصنعة قبل الرجوع إلى أرقام الأجزاء.
• ضبط الضغط بالقرب من ضغط التشغيل: يجب عادةً ضبط صمامات الأمان على الأقل 10% فوق ضغط التشغيل العادي لمنع الغليان وتلف المقعد. سوف يعاني صمام الفتحة D الذي تم ضبطه عند 100 رطل لكل بوصة مربعة على نظام يعمل بشكل روتيني عند 97 رطل لكل بوصة مربعة من تآكل سريع للمقعد وقد يفشل في إعادة تثبيته بإحكام بعد تخفيفه.

متطلبات الصيانة والاختبار لصمامات الأمان ذات الفتحة D

لا يزال صمام أمان الفتحة D ذو الحجم المناسب والمثبت يتطلب صيانة واختبارًا منتظمًا ليظل فعالاً ومتوافقًا مع التعليمات البرمجية. تختلف المتطلبات القضائية لفترات اختبار صمام الأمان، ولكن معظم الأطر التنظيمية وأفضل ممارسات الصناعة تتوافق مع الإرشادات التالية.

فترات الاختبار

يتطلب المجلس الوطني لمفتشي الغلايات وأوعية الضغط (NB-23) ومعظم الولايات القضائية في الولايات المتحدة اختبار صمامات الأمان في الغلايات سنويًا على الأقل. بالنسبة لأوعية الضغط بموجب القسم الثامن من ASME، غالبًا ما تخضع فترات الاختبار لبرنامج الفحص القائم على المخاطر (RBI) الخاص بالمالك، والذي قد يحدد فترات زمنية تتراوح من 2 إلى 5 سنوات اعتمادًا على شدة الخدمة وتاريخ الصمام. يوفر API 576 - "فحص أجهزة تخفيف الضغط" - إرشادات مفصلة حول فترات الفحص وطرق الاختبار ومعايير القبول لصمامات تخفيف الضغط بما في ذلك تكوينات الفتحة D.

اختبار مقاعد البدلاء مقابل الاختبار في المكان

يمكن اختبار صمامات الأمان في مكانها باستخدام رافعة رفع الاختبار (حيثما تكون متوفرة وحيث يكون ضغط النظام كافيًا) أو على طاولة اختبار بعد إزالتها من الخدمة. يعد اختبار الطاولة أكثر شمولاً ويكون مطلوبًا عندما يجب إعادة اعتماد الصمام بعد الإصلاح أو عندما لا يتمكن الاختبار الموضعي من التحقق من الضغط المحدد بدقة. أثناء اختبار المقعد، يتعرض صمام أمان الفتحة D لضغط مدخل متزايد حتى ينفتح؛ يتم التحقق من الضغط المحدد، ويتم فحص الصمام للتأكد من إحكام المقعد بعد إعادة التثبيت.

مشكلات الصيانة الشائعة

• تسرب المقعد: المشكلة الأكثر شيوعًا التي تم العثور عليها أثناء الفحص. ناتج عن تلوث العملية على المقعد أو تلف الثرثرة أو التآكل. الفتحة D، كونها صمامًا صغيرًا، معرضة بشكل خاص للتلوث بالجسيمات التي تسد المقعد.
• التعب الربيعي أو التآكل: تفقد النوابض التوتر بمرور الوقت، خاصة في درجات الحرارة المرتفعة أو الخدمة المسببة للتآكل. سوف يتسبب الزنبرك المتعب في انحراف الضغط المضبوط إلى الأسفل.
• انسداد المدخل: يؤدي تراكم الحطام عند المدخل إلى تقييد التدفق عبر الفتحة D ويمكن أن يمنع الصمام من الوصول إلى الرفع الكامل. يجب تنظيف شبكات الإدخال، في حالة استخدامها، بانتظام.
• تراكم الضغط الخلفي للمخرج: تعمل أنابيب التفريغ المسدودة جزئيًا على زيادة الضغط الخلفي وتؤثر على الضغط المحدد وتخفيف قدرة صمامات الأمان التقليدية (غير المتوازنة).

المعايير التنظيمية التي تحكم صمامات الأمان ذات الفتحة D

يجب أن تتوافق صمامات الأمان - بما في ذلك تلك التي تحمل تصنيفات الفتحات D وD-4 - مع مجموعة متعددة الطبقات من القواعد والمعايير. يعد فهم المعايير التي تنطبق على التثبيت المحدد الخاص بك أمرًا ضروريًا للامتثال القانوني والتشغيل الآمن.

• ASME القسم الأول: يغطي غلايات الطاقة. يجب أن تكون صمامات الأمان الموجودة في الغلايات معتمدة من ASME ومختومة برمز الرمز "V"، مما يشير إلى أنها اجتازت اختبار شهادة القدرة في مختبر اختبار معترف به.
• ASME القسم الثامن: يغطي أوعية الضغط. يجب أن تحمل صمامات تخفيف الضغط ختم "UV" لصمامات تخفيف الضغط أو ختم "UD" لأقراص التمزق. تُستخدم الفتحة D بشكل شائع في تطبيقات القسم الثامن.
• معيار API 526: وضع معايير الأبعاد والمواد لصمامات تخفيف الضغط الفولاذية ذات الحواف المستخدمة في الصناعات البترولية والكيميائية. تحدد المنطقة الفعالة للفتحة D بـ 0.110 بوصة².
• معيار API 520 (الجزءان الأول والثاني): يوفر إرشادات الحجم والاختيار والتركيب لأجهزة تخفيف الضغط. الجزء الأول يغطي التصميم والتحجيم؛ يغطي الجزء الثاني متطلبات التثبيت بما في ذلك تصميم أنابيب المدخل والمخرج لمنع الثرثرة والضغط الخلفي المفرط.
• معيار API 521: يغطي أنظمة تخفيف الضغط والضغط، بما في ذلك تصميم نظام التوهج والتهوية. القراءة المطلوبة عند تصميم نظام التفريغ لصمامات الأمان.
• PED (توجيه معدات الضغط) 2014/68/الاتحاد الأوروبي: الإطار الأوروبي المعادل الذي يحكم أجهزة تخفيف الضغط، بما في ذلك صمامات الأمان المستخدمة في الدول الأعضاء في الاتحاد الأوروبي.
• رمز تفتيش المجلس الوطني (NBIC / NB-23): يحكم تركيب وفحص وإصلاح أجهزة تخفيف الضغط في الولايات القضائية التي اعتمدتها، في المقام الأول عبر الولايات المتحدة وكندا.
