ما هي الأنواع المختلفة لصمامات الأمان؟

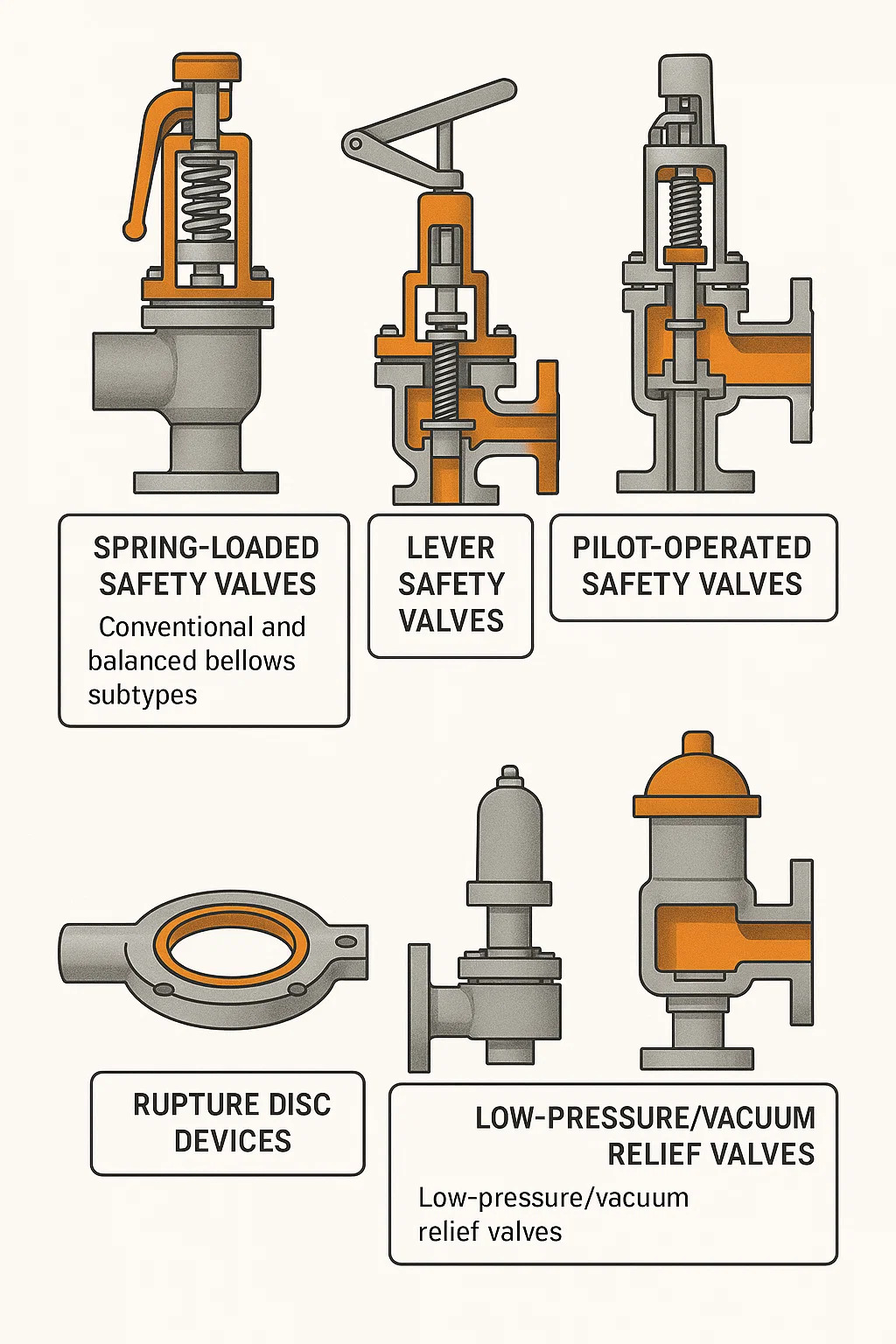

صمامات الأمان هي الأجهزة الهامة لحماية معدات الضغط. يتم فتحها تلقائيًا عندما يتجاوز الضغط الحد المحدد مسبقًا، مما يؤدي إلى إطلاق الوسط (مثل الغاز أو السائل)، وبالتالي منع تلف المعدات أو المخاطر. واستنادا إلى طريقة عملها وخصائصها الهيكلية، فإن الأنواع الرئيسية هي:

1. صمامات الأمان المحملة بنابض

هذا هو النوع الأكثر شيوعًا والأساسي، حيث يستخدم قوة الزنبرك لمواجهة الضغط الداخلي للنظام.
مبدأ العمل: تحت ضغط التشغيل العادي، يضغط الزنبرك على قرص الصمام بإحكام على مقعد الصمام، مما يحافظ على الختم. عندما يرتفع ضغط النظام فوق القوة المحددة للزنبرك، يتم رفع قرص الصمام، ويبدأ الوسيط في التفريغ.
الميزات: هيكل بسيط نسبيا وموثوقية عالية.
الأنواع الفرعية:
تقليدي: يؤثر تفريغ الضغط الخلفي بشكل مباشر على ضغط الفتح المحدد.
منفاخ متوازن: يستخدم منفاخًا لمواجهة تأثير الضغط الخلفي على ضغط فتح الصمام، مما يضمن فتحًا دقيقًا حتى في ظل الضغط الخلفي المتغير.

2. صمامات أمان الرافعة

يستخدم هذا النوع من صمامات الأمان مزيجًا من الرافعة وثقل الموازنة لتوفير قوة الإغلاق.
مبدأ العمل: يتم توصيل الرافعة بقرص الصمام، ويتم تعليق ثقل الموازنة المتحرك من الطرف الآخر للرافعة. ومن خلال ضبط موضع الثقل الموازن على الرافعة، يمكن ضبط ضغط فتح الصمام بدقة.
الميزات: هيكل ضخم نسبيًا، غالبًا ما يستخدم في المعدات الكبيرة مثل غلايات البخار، مما يسهل الرفع اليدوي للصمام للتصريف المنتظم (يسمى "النفخ اليدوي" أو "التهوية اليدوية"). أقل استخدامًا في الصناعة الحديثة من الأنواع المحملة بنابض.

3. صمامات الأمان التي تعمل بالطيار

يستخدم هذا النوع نظام الضغط نفسه للتحكم في فتح وإغلاق الصمام، ويتكون من صمام رئيسي وجهاز تحكم صغير (الصمام الدليلي).
مبدأ العمل: يستشعر الصمام الطيار أولاً ضغط النظام. عندما يصل الضغط إلى القيمة المحددة، يفتح الصمام الطيار، ويحرر الضغط في الجزء العلوي من الصمام الرئيسي، مما يسمح لضغط النظام بدفع الصمام الرئيسي لفتحه وإجراء تفريغ واسع النطاق.
الميزات:
فتح أكثر دقة: يمكن أن يكون الضغط قريبًا جدًا من النقطة المحددة قبل الفتح.
حجم التفريغ الكبير: يمكن جعل الصمام الرئيسي كبيرًا جدًا.
مناسبة لأنظمة الضغط العالي: بالمقارنة مع الصمامات الزنبركية، يمكن تصميمها لتكون أكثر إحكاما أثناء التعامل مع معدلات التدفق الكبيرة.

4. أجهزة تمزق القرص

بالمعنى الدقيق للكلمة، هذا ليس صمامًا تقليديًا، ولكنه جهاز تخفيف الضغط للاستخدام مرة واحدة.
مبدأ العمل: يتكون من غشاء معدني رفيع (أو مادة غير معدنية) تمت معايرته مسبقًا مثبتًا على حاوية. عندما يصل ضغط الحاوية إلى قيمة محددة، يتمزق الغشاء على الفور، مما يؤدي إلى تحرير الضغط بسرعة.
الميزات:
سرعة استجابة سريعة للغاية.
الاستخدام الفردي: يجب استبداله بعد التمزق.
يمكن استخدامه مع صمامات الأمان: يوجد قرص التمزق على جانب مدخل صمام الأمان لحماية صمام الأمان من التآكل أو منع التسربات البسيطة.

5. صمامات تخفيف الضغط المنخفض/الفراغ

تم تصميم صمامات الأمان هذه خصيصًا لحماية الحاويات الكبيرة مثل صهاريج التخزين من التشوه أو التلف بسبب الضغط الزائد أو **الفراغ (ضغط داخلي منخفض للغاية)**.
مبدأ العمل:
تخفيف الضغط: عندما يتجاوز الضغط الداخلي القيمة المحددة، يفتح الصمام لتحرير الغاز الداخلي.
تخفيف الفراغ: عندما ينخفض ​​الضغط الداخلي إلى ما دون الضغط الجوي (مما يخلق فراغًا)، يفتح الصمام لسحب الهواء الخارجي، مما يوازن الضغوط الداخلية والخارجية.
الميزات: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
