كم مرة يجب فحص صمامات الأمان؟ دليل كامل

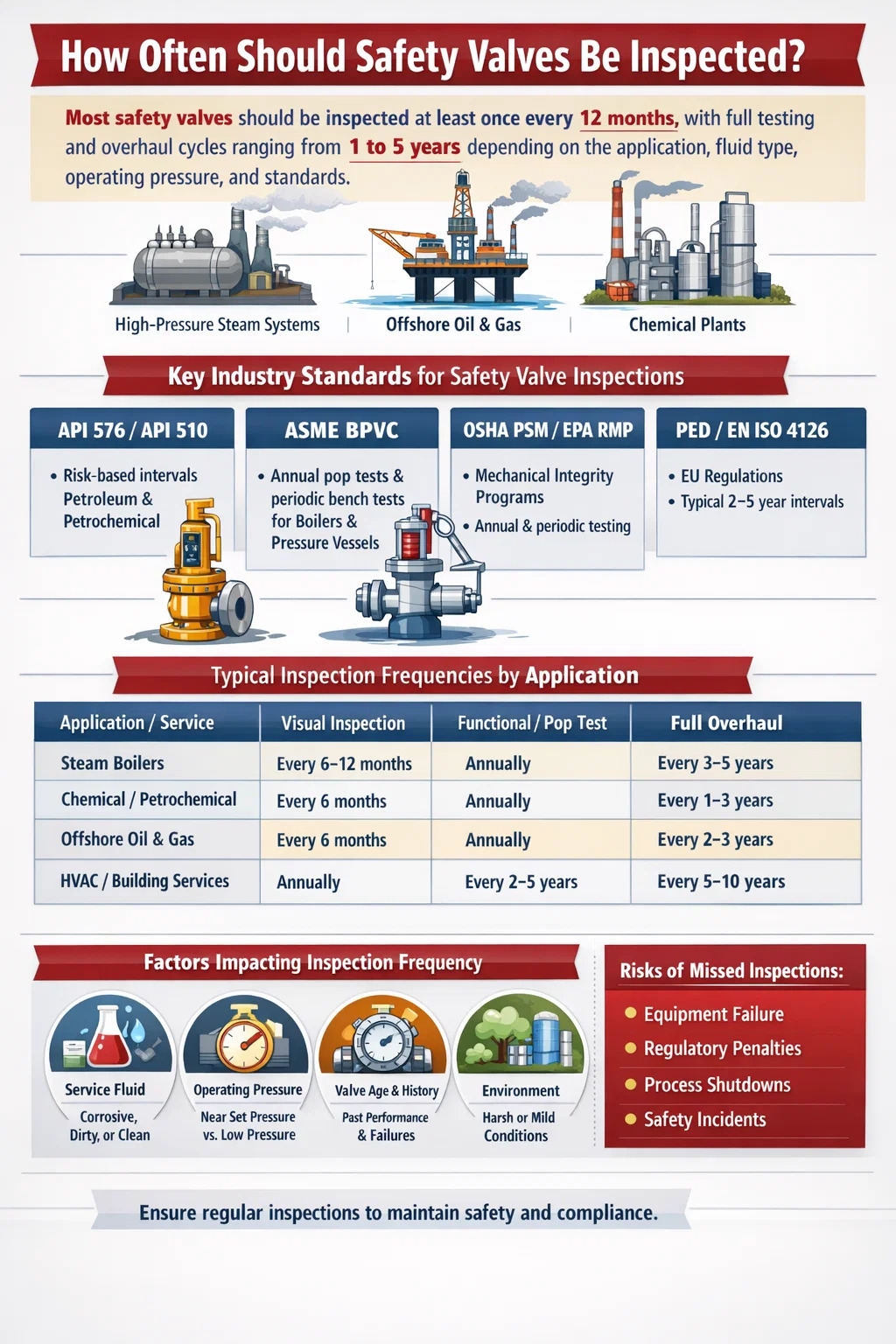

كم مرة يجب فحص صمامات الأمان؟

الجواب المباشر: يجب فحص معظم صمامات الأمان مرة واحدة على الأقل كل 12 شهرًا ، مع دورات اختبار وإصلاح كاملة تتراوح من 1 إلى 5 سنوات اعتمادًا على التطبيق ونوع السائل وضغط التشغيل والمعايير التنظيمية المعمول بها. ومع ذلك، هذه ليست قاعدة مقاس واحد يناسب الجميع. تحمل كل من أنظمة البخار عالي الضغط، ومحطات معالجة المواد الكيميائية، ومنشآت النفط البحرية فترات تفتيش خاصة بها، وقد يؤدي الفشل في اتباع الجدول الزمني الصحيح إلى فشل كارثي في ​​المعدات، أو عقوبات تنظيمية، أو خسائر في الأرواح.

صمامات الأمان - يشار إليها أيضًا باسم صمامات تخفيف الضغط (PRVs)، أو صمامات أمان الضغط (PSVs)، أو صمامات التنفيس اعتمادًا على السياق - وهي من بين المكونات الأكثر أهمية في أي نظام مضغوط. والغرض الوحيد منها هو الفتح عند ضغط محدد مسبقًا وإطلاق الضغط الزائد قبل أن يؤدي ذلك إلى إتلاف المعدات أو تعريض الأفراد للخطر. وعندما تفشل في الفتح، تتراوح العواقب من تلف الأنابيب إلى انفجارات السفن الكارثية. وعندما تفشل في الإغلاق بشكل صحيح بعد فتحها، فإنها تؤدي إلى خسائر عملية مكلفة وتؤدي إلى مخاطر التلوث.

ومن ثم فإن الحصول على تردد التفتيش الصحيح ليس مهمة إدارية بسيطة. وهو عنصر أساسي في إدارة سلامة المصنع، وسلامة العمليات، والامتثال القانوني.

معايير الصناعة التي تحكم فترات فحص صمام الأمان

تحدد العديد من المعايير والقوانين الدولية الرئيسية إطار عمل عدد المرات التي يجب فيها اختبار صمامات الأمان وفحصها. إن فهم المعيار الذي ينطبق على العملية الخاصة بك هو نقطة البداية لبناء أي برنامج فحص.

أبي 510 و أبي 576

معهد البترول الأمريكي API 576 (فحص أجهزة تخفيف الضغط) هو المعيار الأكثر مرجعيًا عالميًا لفحص صمامات تخفيف الضغط في صناعات البترول والبتروكيماويات. لا يتطلب API 576 فترة زمنية محددة ولكنه يوفر بدلاً من ذلك إطارًا قائمًا على المخاطر. وتنص على أن فترات الفحص يجب أن تعتمد على تاريخ الصمام وظروف الخدمة وعواقب الفشل. تتراوح الفواصل الزمنية النموذجية المشار إليها في ممارسات الصناعة ضمن API 576 من 5 سنوات للحصول على خدمات نظيفة وغير قابلة للتآكل في كثير من الأحيان سنويًا أو أقل مقابل الخدمات الملوثة أو المسببة للتآكل أو القذرة .

يكمل API 510 (رمز فحص أوعية الضغط) ذلك من خلال اشتراط فحص أجهزة تخفيف الضغط واختبارها وفقًا لجدول زمني يحدده مفتش مؤهل أو مهندس سلامة العمليات، مع الأخذ في الاعتبار بيئة الخدمة وأي تاريخ من الأعطال.

ASME رمز الغلايات وأوعية الضغط (BPVC)

يتطلب القسم الأول من ASME BPVC (غلايات الطاقة) والقسم الثامن (أوعية الضغط) اختبار صمامات الأمان الموجودة على الغلايات وأوعية الضغط بانتظام. بالنسبة لغلايات الطاقة، تتطلب العديد من الولايات القضائية أ اختبار البوب البدني مرة واحدة على الأقل في السنة ، غالبًا أثناء فترات الانقطاع المجدولة. تتطلب معايير ASME أيضًا إزالة أي صمام كان في الخدمة لفترة معينة لاختباره على مقاعد البدلاء، مع فترات زمنية لا تتجاوز عادةً 5 سنوات في معظم الولايات القضائية.

متطلبات إدارة السلامة والصحة المهنية (PSM) ووكالة حماية البيئة (EPA) RMP

في الولايات المتحدة، يجب على المرافق التي يغطيها معيار إدارة سلامة العمليات (PSM) الخاص بإدارة السلامة والصحة المهنية (29 CFR 1910.119) وبرنامج إدارة المخاطر (RMP) التابع لوكالة حماية البيئة (EPA) أن تحافظ على برنامج السلامة الميكانيكية الذي يتضمن أجهزة تخفيف الضغط. تتطلب هذه اللوائح إجراءات فحص واختبار موثقة، وسجلات مكتوبة لجميع عمليات التفتيش، واتخاذ إجراءات تصحيحية عند اكتشاف أوجه القصور. على الرغم من أن اللوائح لا تحدد فترة زمنية عامة، إلا أنها تتطلب من صاحب العمل تحديد فترات زمنية بناءً على توصيات الشركات المصنعة والممارسات الهندسية الجيدة - والتي تعني في الممارسة العملية عادةً عمليات فحص بصرية سنوية واختبارات وظيفية دورية.

PED وEN ISO 4126 (الاتحاد الأوروبي)

في أوروبا، يحكم توجيه معدات الضغط (PED 2014/68/EU) والمعيار المرتبط به EN ISO 4126 متطلبات التصميم والسلامة لأجهزة تخفيف الضغط. ثم تحدد اللوائح الوطنية في الدول الأعضاء في الاتحاد الأوروبي فترات التفتيش. في ألمانيا، على سبيل المثال، يتطلب BetrSichV (تنظيم السلامة الصناعية) عادةً اختبار صمام الأمان كل يوم من 2 إلى 5 سنوات اعتمادًا على فئة الضغط وفئة السوائل، مع إجراء عمليات فحص بصرية سنوية في معظم البيئات الصناعية.

فترات التفتيش الموصى بها حسب نوع التطبيق

ونظرًا لعدم وجود فاصل زمني واحد ينطبق بشكل عام، فإن الجدول أدناه يلخص ترددات الفحص الموصى بها أو التي تتم ممارستها بشكل شائع عبر فئات التطبيقات الرئيسية.

العوامل التي تحدد عدد المرات التي تحتاج فيها صمامات الأمان إلى الفحص

لا يتم تحديد تكرار الفحص بشكل منفصل. يجب تقييم مجموعة من العوامل التشغيلية والبيئية عند تحديد أو تعديل جدول الفحص لأي صمام تخفيف الضغط.

خصائص سائل الخدمة

ربما يكون لطبيعة السائل المتدفق عبر النظام التأثير الأكبر على مدى سرعة تحلل صمام الأمان. يمكن تصنيف السوائل على نطاق واسع على أنها نظيفة، أو ملوثة، أو مسببة للتآكل، وتتطلب كل فئة فترات فحص مختلفة.

• البخار النظيف أو الغاز الخامل: هذه هي الخدمات الأكثر تسامحا. قد تظل الصمامات موثوقة لمدة تصل إلى 5 سنوات بين عمليات الإصلاح الكاملة إذا كانت ظروف التشغيل مستقرة.
• الأحماض أو القلويات المسببة للتآكل: يمكن أن يؤدي الهجوم الكيميائي على القرص والمقعد والزنبرك إلى تقليل دقة الضغط بشكل كبير خلال 12 شهرًا. الاختبار الوظيفي السنوي هو الحد الأدنى المقبول للتكرار.
• الخدمات القذرة أو البلمرة: يمكن أن تتسبب السوائل التي تحمل مواد صلبة أو تتبلمر بمرور الوقت في التصاق قرص الصمام بالمقعد - وهو ما يُعرف باسم "غليان الصمام" أو "قفل المقعد" - مما يجعل الصمام غير صالح للعمل عند الحاجة. تتطلب هذه التطبيقات فترات الفحص الأكثر تكرارًا، وأحيانًا قصيرة كل 3 إلى 6 أشهر.
• السوائل اللزجة أو ذات درجة الحرارة العالية: تعمل هذه على تسريع تآكل المكونات الداخلية ويمكن أن تسبب إجهادًا حراريًا في مجموعة الزنبرك.

ضغط التشغيل بالنسبة لضبط الضغط

تواجه صمامات الأمان التي تعمل بالقرب من الضغط المحدد لها ظاهرة تعرف باسم "الغليان"، حيث يرتفع القرص قليلاً قبل الوصول إلى ضغط التنفيس الكامل. يؤدي هذا الرفع الجزئي المتكرر إلى تآكل المقعد ويمكن أن يؤدي إلى التسرب، مما يقلل من قدرة الصمام على الغلق بفعالية. تعمل الصمامات بأكثر من 90% من الضغط المحدد لها يجب فحصها بشكل متكرر أكثر من تلك التي تعمل بنسبة 70٪ أو أقل. التوصية العامة هي الحفاظ على ضغط التشغيل لا يزيد عن 90% من الضغط المحدد للصمامات المحملة بنابض ولا تزيد عن 80% لصمامات التنفيس التي يتم تشغيلها بشكل تجريبي في التطبيقات الحساسة.

عمر الصمام والأداء التاريخي

إن الصمام الذي يتمتع بسجل فحص نظيف وقراءات ضغط ثابتة على مدار دورات اختبار متعددة قد يبرر فترة زمنية أطول بين عمليات الإصلاح. وعلى العكس من ذلك، فإن الصمام الذي فشل سابقًا في اختبار البوب، أو تسرب في المقعد، أو يتطلب ضبط الضغط المحدد، يجب وضعه على دورة فحص أقصر بغض النظر عن فئة الخدمة العامة. هذا النهج التاريخي هو أساس منهجيات التفتيش على أساس المخاطر (RBI) المستخدمة على نطاق واسع في قطاع النفط والغاز.

عدد العمليات

في كل مرة يتم فيها فتح وإغلاق صمام الأمان، تتعرض أسطح المقاعد لتأثير ميكانيكي. الصمامات عالية التدوير — تلك التي يتم فتحها بشكل متكرر بسبب عدم استقرار العملية أو زيادة الحجم — تتآكل بشكل أسرع بكثير من الصمامات التي نادرًا ما تعمل. صمام تم فتحه أكثر من 10 مرات في فترة الخدمة يجب فحصها بصريًا واختبارها وظيفيًا قبل الفاصل الزمني المقرر التالي.

الظروف المحيطة والبيئية

تتآكل التركيبات الخارجية في البيئات الرطبة أو البحرية أو شديدة التلوث بشكل أسرع من التركيبات الداخلية. تتطلب الصمامات المعرضة للأمطار المباشرة أو رذاذ الملح أو الأجواء ذات الرطوبة العالية عمليات فحص خارجية متكررة للتحقق من انسداد فتحات تهوية الغطاء وتآكل الجسم وسلامة مبيت الزنبرك.

أنواع عمليات فحص صمامات الأمان وما يتضمنه كل منها

ليس كل التفتيش هو نفسه في النطاق. هناك أربعة مستويات مختلفة لنشاط التفتيش، يخدم كل منها غرضًا مختلفًا ويتطلب مستوى مختلفًا من المهارة والموارد.

المستوى 1: التفتيش الخارجي البصري

هذا هو الفحص الأساسي والأكثر إجراؤه بشكل متكرر. ولا يتطلب إزالة الصمام من الخدمة. يقوم المشغل أو المفتش المدرب بفحص الصمام بصريًا بحثًا عن:

• علامات التسرب بعد المقعد (بقايا سوائل المعالجة، البقع، الرواسب البلورية)
• التآكل أو الحفر أو التلف الميكانيكي في جسم الصمام وغطاء المحرك
• أغطية التهوية المسدودة أو التالفة وفتحات التصريف
• أختام العبث ودبابيس القفل فضفاضة أو مفقودة
• اتجاه التثبيت الصحيح وحالة أنابيب التفريغ
• بيانات لوحة واضحة مطابقة للسجلات الهندسية

يجب إجراء عمليات الفحص البصري سنويًا على الأقل لمعظم التطبيقات الصناعية وكل 3 إلى 6 أشهر في بيئات الخدمة العدوانية.

المستوى 2: الاختبار الوظيفي في الموقع

يتحقق الاختبار في الموقع - والذي يُطلق عليه أيضًا الاختبار عبر الإنترنت أو الاختبار الميداني - من أن الصمام سيفتح عند الضغط المحدد أو بالقرب منه دون إزالته من خط المعالجة. يتم تنفيذ ذلك عادةً باستخدام إحدى الطريقتين:

• اختبار الرفع اليدوي: يتم استخدام رافعة الرفع لفتح الصمام جزئيًا للتحقق من حرية حركة القرص. هذا فحص نوعي فقط ولا يتحقق من دقة الضغط المحدد.
• اختبار الضغط المتحكم فيه: باستخدام معدات الاختبار المحمولة (مثل أدوات اختبار HYTORK أو Furmanite)، يتم تطبيق ضغط متحكم فيه على مدخل الصمام بينما يظل متصلاً بالنظام. يتم قياس ضغط الفتح الفعلي ومقارنته بالضغط المحدد المختوم.

يعد الاختبار في الموقع ذا قيمة لأنه يتجنب التكلفة وتعطيل عملية إزالة الصمام مع الاستمرار في توليد البيانات الكمية. ومع ذلك، فإن لها حدودًا: فهي لا تستطيع تقييم التآكل الداخلي أو حالة المقعد بالتفصيل.

المستوى 3: اختبار البدلاء (اختبار البوب)

يتطلب اختبار الطاولة إزالة الصمام من الخدمة ونقله إلى ورشة عمل أو منشأة اختبار الصمامات. يتم تثبيت الصمام على منصة الاختبار ويتم ضغطه حتى يفتح. يتم قياس وتوثيق ضغط الفتح الفعلي، وضيق المقعد، وضغط إعادة التثبيت. تتطلب معايير ASME أن يكون ضغط الفتح ضمن ±3% من الضغط المحدد المختوم لمعظم التطبيقات (±2% لخدمة البخار فوق 70 رطل لكل بوصة مربعة).

يعد اختبار الطاولة الطريقة الأكثر دقة للتحقق من أداء الصمامات، وهو مطلوب من قبل معظم السلطات التنظيمية لأوعية الضغط والغلايات على فترات منتظمة. كما يسمح للمفتش بفحص المكونات الداخلية مباشرة.

المستوى 4: التفكيك الكامل والفحص والإصلاح

يتضمن الإصلاح الشامل التفكيك الكامل لصمام الأمان، وفحص جميع المكونات الداخلية، واستبدال الأجزاء المتآكلة (القرص، ومقعد الفوهة، والزنبرك، والأختام، والدليل)، وإعادة التجميع، واختبار الطاولة قبل إعادة التثبيت. هذا هو الشكل الأكثر شمولاً للفحص وعادةً ما يكون مطلوبًا في كل مرة من 3 إلى 5 سنوات ، أو عندما يفشل الصمام في اختبار وظيفي، أو يكون متورطًا في اضطراب في العملية، أو يتعرض لحدث غير طبيعي مثل حالة حريق أو ضغط زائد شديد.

بعد الإصلاح الشامل، يجب إعادة اعتماد الصمام، وإعادة إغلاقه بأختام سلكية مانعة للعبث، وتحديث سجلات الفحص الخاصة به ببيانات اختبار ضغط المجموعة الجديدة، واستبدال الأجزاء، وهوية الفني الذي يقوم بالعمل.

التفتيش على أساس المخاطر (RBI) كبديل للفترات الثابتة

يتم بشكل متزايد استبدال النهج التقليدي المتمثل في تطبيق فترة تفتيش ثابتة - على سبيل المثال، كل عامين لجميع صمامات الأمان في المصنع - بالفحص على أساس المخاطر (RBI). RBI هي منهجية تجمع بين احتمالية الفشل وعواقب الفشل في تحديد استراتيجية الفحص الأكثر ملاءمة لكل صمام على حدة.

بموجب RBI، قد يتم فحص صمام الأمان الذي يحمي أسطوانة البخار عالي الضغط في محطة توليد الطاقة سنويًا، في حين أن صمام التنفيس الموجود في نظام تطهير النيتروجين منخفض الضغط في نفس المنشأة قد يتطلب فحصًا كل 5 سنوات فقط. يعمل هذا النهج المستهدف على تقليل تكاليف الصيانة غير الضرورية مع تركيز الموارد على المعدات الأكثر خطورة.

توفر API 581 (تقنية الفحص القائم على المخاطر) منهجية مفصلة لتطبيق RBI على أجهزة تخفيف الضغط. أحد المخرجات الرئيسية لعملية RBI هو أ تحليل معدل الطلب - تقدير لعدد المرات التي من المحتمل أن يتم فيها استدعاء صمام الأمان للفتح في فترة معينة. تحتاج الصمامات ذات معدلات الطلب المرتفعة إلى فحص متكرر للتأكد من أنها تظل فعالة. قد تكون الصمامات ذات معدلات الطلب المنخفضة جدًا مؤهلة لفترات أطول، ولكن فقط إذا كانت نتيجة فشلها منخفضة أيضًا.

بالنسبة للمنشآت التي تحتوي على عدد كبير من صمامات الأمان، يمكن أن يؤدي RBI إلى تخفيضات بنسبة 30% إلى 50% في إجمالي عبء عمل التفتيش مقارنة بالبرامج ذات الفواصل الزمنية الثابتة، دون المساس بالسلامة - بشرط إجراء تحليل المخاطر بدقة وتحديثه مع تغير ظروف العملية.

تم العثور على أوضاع الفشل الشائعة أثناء فحص صمام الأمان

إن فهم ما يجده المفتشون فعليًا عندما يقومون بفحص صمامات الأمان يعزز أهمية الفحص المنتظم. أوضاع الفشل التالية هي الأكثر توثيقًا عبر برامج التفتيش الصناعي.

تسرب المقعد

يعد تسرب المقعد — حيث يسمح الصمام بمرور تدفق صغير مستمر من السوائل حتى عند إغلاقه بالكامل — هو العيب الأكثر شيوعًا الذي يتم اكتشافه أثناء اختبار المقعد. وينتج ذلك عن تلف سطح المقعد الناتج عن الغليان أو التآكل أو اصطدام الجسيمات الصلبة. لا يمثل صمام الأمان المتسرب خسارة في العملية فحسب، بل يمكن أن يتسبب أيضًا في تآكل القرص بشكل أكبر بمرور الوقت، مما يؤدي إلى فقدان كامل لقدرة الختم. تشير الدراسات الصناعية إلى ذلك ما بين 25% و40% من صمامات الأمان التي تمت إزالتها من الخدمة بها تسرب قابل للقياس في المقعد في وقت التفتيش.

ضبط انحراف الضغط

يمكن أن تفقد النوابض التوتر بمرور الوقت بسبب التدوير الحراري أو التآكل أو إجهاد المواد. يؤدي هذا إلى انحراف ضغط الفتح الفعلي إلى ما دون أو أعلى من الضغط المحدد المختوم. يوفر الصمام ذو الضغط المضبوط 100 رطل لكل بوصة مربعة والذي انجرف ليفتح عند 80 رطل لكل بوصة مربعة حماية غير كافية ضد الضغط الزائد. على العكس من ذلك، فإن الصمام الذي انجرف للأعلى ويفتح الآن عند 115 رطل لكل بوصة مربعة يعرض النظام لضغط زائد محتمل قد يكون ضارًا قبل أن يخفف الصمام. ضبط انحراف الضغط بأكثر من 5% من القيمة المختومة يتطلب عادةً استبدال الزنبرك وإعادة الاعتماد.

انسداد أنابيب التفريغ أو فتحة التهوية

تؤدي أنابيب التفريغ المسدودة — بسبب تعشيش الطيور، أو تكوين الجليد، أو تراكم الحطام، أو تركيب الصمام بشكل غير صحيح — إلى حدوث ضغط خلفي يمكن أن يمنع الصمام من الفتح عند الضغط المحدد له. يعد هذا وضع فشل خطير بشكل خاص لأن الصمام قد يبدو أنه يعمل بكامل طاقته أثناء الفحص البصري بينما يكون في الواقع غير قادر على التنفيس. يجب فحص أنابيب التفريغ بحثًا عن الانسدادات، واحتمال الضغط الخلفي المفرط، وتوجيه الصرف الصحيح في كل عملية فحص مجدولة.

تآكل القرص أو الفوهة

يعد التآكل الداخلي لأسطح القرص والفوهة مشكلة كبيرة في البخار الرطب أو الخدمة الحمضية أو البيئات التي تحتوي على الكلوريد. يؤدي حفر هذه الأسطح المصنعة بدقة إلى تدمير الختم المعدني الذي يعتمد عليه الصمام للإغلاق المحكم بعد تخفيفه. بمجرد حفر أسطح المقاعد، يمكن للطحن واللف أن يعيدها إلى حد محدود، ولكن يجب استبدال المكونات شديدة التآكل بالكامل.

تآكل الربيع أو التعب

يعد نابض الضغط الموجود داخل صمام الأمان مكونًا مهمًا للحمل. يؤدي التآكل الموجود على سلك الزنبرك إلى تقليل المقطع العرضي الفعال، مما قد يسبب كسرًا غير متوقع تحت ضغط التشغيل. لقد تم توثيق الينابيع المكسورة باعتبارها السبب الجذري لفشل صمام الأمان الكارثي في ​​العديد من الحوادث الصناعية. يجب استبدال النوابض التي تظهر عليها أي تآكل أو تشوه أو تشقق سطحي على الفور.

متطلبات التوثيق وحفظ السجلات

يجب توثيق كل فحص لصمام الأمان بدقة. تتطلب المعايير التنظيمية - بما في ذلك OSHA PSM وAPI 510 ومعظم اللوائح الوطنية الأوروبية - سجلات مكتوبة يمكن تدقيقها لإثبات الامتثال. يجب أن يتضمن سجل الفحص لكل صمام ما يلي:

• رقم علامة الصمام والرقم التسلسلي والموقع في العملية
• الضغط المحدد المختوم وضغط الفتح المقاس أثناء الاختبار
• تاريخ الفحص وهوية المفتش أو الفني المؤهل
• وصف أي عيوب تم العثور عليها والإجراءات التصحيحية المتخذة
• تم استبدال الأجزاء أثناء عملية الإصلاح
• نتائج اختبار مقاعد البدلاء بعد الإصلاح
• تاريخ الفحص المقرر التالي
• تم تطبيق رقم الختم بعد الاختبار (للكشف عن التعديل غير المصرح به)

ويجب الاحتفاظ بهذه السجلات طوال عمر الجهاز في معظم الولايات القضائية، وعلى الأقل لفترة تمتد إلى ما بعد فترة الفحص التالية. تستخدم العديد من المرافق أنظمة إدارة الصيانة المحوسبة (CMMS) مثل SAP PM أو IBM Maximo لإدارة سجلات فحص صمام الأمان إلى جانب بيانات إدارة الأصول الأخرى.

ومن الجدير بالذكر أن يعد عدم وجود سجلات التفتيش المناسبة في حد ذاته انتهاكًا تنظيميًا بموجب PSM الخاصة بإدارة السلامة والصحة المهنية (OSHA)، بغض النظر عما إذا كانت الصمامات في حالة جيدة بالفعل. أثناء تدقيق PSM أو التحقيق في حادث العملية، سيطلب المفتشون هذه السجلات كدليل أساسي على الامتثال للسلامة الميكانيكية.

ماذا يحدث عندما يتم تفويت عمليات فحص صمام الأمان

إن عواقب الفشل في فحص صمامات الأمان في الموعد المحدد ليست نظرية. تُعزى العديد من الحوادث الصناعية الكبرى في العقود الأخيرة بشكل مباشر أو جزئي إلى فشل صمام تخفيف الضغط الناجم عن عدم كفاية التفتيش.

في انفجار مصفاة بي بي تكساس سيتي عام 2005، والذي أدى إلى مقتل 15 عاملاً وإصابة 180 آخرين، تضمنت نتائج التحقيق عدم كفاية الصيانة والتفتيش على أنظمة تخفيف الضغط كعامل مساهم. أدى تحقيق إدارة السلامة والصحة المهنية اللاحق إلى غرامات تتجاوز 21 مليون دولار ، مع حالات فشل برنامج السلامة الميكانيكية - بما في ذلك الإدارة غير الكافية لجهاز تخفيف الضغط - والتي تم الاستشهاد بها بشكل بارز.

تشمل العواقب الروتينية الإضافية لعمليات فحص صمام الأمان المفقودة ما يلي:

• العقوبات التنظيمية: عادةً ما تحمل استشهادات PSM الخاصة بإدارة السلامة والصحة المهنية لفشل السلامة الميكانيكية غرامات تتراوح من 15000 دولار إلى 156259 دولارًا لكل انتهاك، مع وصول الانتهاكات المتعمدة إلى مستويات أعلى.
• آثار التأمين: تتطلب العديد من شركات التأمين على الملكية الصناعية والمسؤولية دليلاً على الامتثال لفحص الصمامات كشرط للتغطية. قد تؤدي دورة الفحص الفائتة إلى إبطال التغطية لأي حادث يتضمن فشل نظام الضغط.
• عمليات الإغلاق غير المخطط لها: يمكن لصمام الأمان الذي يفشل في الفتح أو يظل مفتوحًا أثناء حدث تشغيلي أن يؤدي إلى إيقاف تشغيل قسري يمكن أن يكلف مئات الآلاف من الدولارات يوميًا من الإنتاج الضائع في مصنع المعالجة المستمرة.
• تلف المعدات المتتالية: إن صمام الأمان الذي يفشل في الفتح أثناء حدث الضغط الزائد الحقيقي يعرض الوعاء المحمي، أو المبادل الحراري، أو الأنابيب إلى ضغوط تتجاوز حدود التصميم الخاصة بها، مما قد يتسبب في تمزق وتلف المعدات الأخرى.

الخطوات العملية لبناء برنامج فحص صمامات الأمان

بالنسبة للمنشآت التي تقوم بإنشاء أو تحسين برنامج إدارة صمام الأمان، يوفر التسلسل التالي نهجًا منظمًا.

1. إنشاء سجل صمام كامل: قم بتجميع قائمة بكل صمام أمان في المنشأة، بما في ذلك رقم البطاقة والموقع وسائل الخدمة والضغط المحدد وحجم المدخل ومواد الجسم وتاريخ التثبيت. هذا السجل هو أساس البرنامج بأكمله.
2. تصنيف الصمامات حسب خطورة الخدمة: قم بتخصيص كل صمام لفئة خدمة - نظيف، أو ملوث، أو مسبب للتآكل - وحدد تلك التي لديها معدلات طلب عالية أو عواقب عالية للفشل. ستقود هذه التصنيفات قرارات تكرار التفتيش.
3. تحديد فترات التفتيش: باستخدام المعيار التنظيمي المعمول به (API 576، ASME، اللوائح المحلية)، قم بتعيين فترة فحص محددة لكل صمام أو مجموعة صمامات. قم بتوثيق الأساس المنطقي لكل فترة زمنية معينة، خاصة إذا انحرفت عن الافتراضي القياسي.
4. جدولة عمليات التفتيش مقابل نوافذ الصيانة المخططة: حيثما أمكن، قم بمواءمة اختبار صمام الأمان مع عمليات إيقاف التشغيل أو عمليات الإصلاح المخطط لها لتقليل تأثير الإنتاج. بالنسبة لبرامج الاختبار عبر الإنترنت، قم بجدولة الاختبارات في الموقع خلال فترات التشغيل المستقر.
5. تأهيل موارد الاختبار الخاصة بك: التأكد من أن المفتشين والفنيين الذين يقومون بأعمال صمام الأمان مؤهلون للمعايير المعمول بها. على سبيل المثال، يتطلب القسم الثامن من ASME أن يتم إجراء اختبار الصمامات بواسطة موظفين يعملون تحت ختم المجلس الوطني (NB) "VR" لأعمال الإصلاح والاختبار.
6. حفظ ومراجعة سجلات التفتيش: بعد كل فحص، قم بتحديث سجل الصمام بنتائج الاختبار والنتائج والتاريخ المقرر التالي. قم بمراجعة البرنامج الإجمالي سنويًا لضبط الفواصل الزمنية بناءً على تاريخ الفحص المتراكم.
7. التحقيق في كل فشل: أي صمام يفشل في الاختبار الوظيفي - سواء تم فتحه مبكرًا، أو فتحه متأخرًا، أو فشل في إعادة تركيبه - يجب أن يؤدي إلى إجراء تحقيق رسمي في السبب الجذري قبل إعادة الصمام إلى الخدمة. يعد فهم سبب فشل الصمام أمرًا ضروريًا لمنع التكرار وتبرير أي تعديل للفاصل الزمني.

الاختلافات بين أنواع صمامات الأمان وآثار الفحص الخاصة بها

ليست كل أجهزة تخفيف الضغط متماثلة، ويؤثر نوع الجهاز المثبت على كيفية فحصه وعدد المرات.

صمامات الأمان المحملة بنابض

النوع الأكثر شيوعا في التطبيقات الصناعية. يتم تحديد ضغط الفتح بواسطة قوة الزنبرك المؤثرة على القرص. تتعرض الصمامات المحملة بنابض إلى إجهاد الزنبرك وتآكل المقعد والتآكل. إنها تتطلب فحصًا بصريًا خارجيًا واختبارًا دوريًا للتحقق من الضغط المحدد. تتراوح فترات الإصلاح الشامل عادة من من 1 إلى 5 سنوات اعتمادا على الخدمة.

صمامات تخفيف التشغيل التجريبية (PORVs)

تستخدم PORVs صمامًا تجريبيًا صغيرًا لاستشعار ضغط النظام وتشغيل الصمام الرئيسي. إنها قادرة على الإغلاق بشكل أكثر إحكامًا ويمكنها التعامل مع معدلات تدفق أكبر بكفاءة أكبر من الصمامات المحملة بنابض. ومع ذلك، لديهم آلية داخلية أكثر تعقيدًا - بما في ذلك الصمام الطيار، والأنابيب، ووصلات الاستشعار - وكلها نقاط فشل محتملة. تتطلب POVs بشكل عام إجراءات تفتيش أكثر تفصيلا من الصمامات المحملة بنابض، ويجب اختبار المجموعة التجريبية بشكل منفصل عن الصمام الرئيسي. يعد الفحص السنوي للنظام التجريبي ممارسة قياسية في معظم الصناعات العملية.

أقراص التمزق

أقراص التمزق هي أجهزة تخفيف الضغط غير القابلة للإغلاق والتي تنفجر عند ضغط محدد مسبقًا لتوفير راحة فورية. على عكس صمامات الأمان، فهي لا تتطلب اختبار البوب ​​- يتكون "فحصها" في المقام الأول من التحقق من أن القرص لم يتضرر بصريًا، وأن علامة ضغط الانفجار تتوافق مع متطلبات التصميم، وأن القرص لم يكن في الخدمة بعد فترة الخدمة الموصى بها. يوصي معظم مصنعي الأقراص الممزقة باستبدالها كل مرة من 3 إلى 5 سنوات regardless of condition ، حيث أن التعب والتآكل يمكن أن يسبب انفجارًا مبكرًا أو يمنع الانفجار عند الضغط المقدر.

الأجهزة المركبة (صمام أمان قرص التمزق)

تستخدم العديد من العمليات قرص تمزق مثبتًا أعلى صمام الأمان لحماية الصمام من السوائل المسببة للتآكل أو البلمرة. يتطلب هذا المزيج فحص كلا الجهازين - قرص التمزق للتأكد من سلامته وصمام الأمان لضبط دقة الضغط. الشرط الإضافي الحاسم هو مراقبة الضغط في الفراغ بين قرص التمزق وصمام الأمان . إذا حدث تسرب صغير في القرص وتعرضت المساحة الموجودة بين الأجهزة للضغط، فسيتعرض صمام الأمان لضغط خلفي يقلل من قدرته الفعالة على التنفيس. يعد مقياس الضغط أو مؤشر الانفجار في هذه المساحة إلزاميًا وفقًا لرمز ASME ويجب فحصه عند كل عملية فحص.
